| Станок |

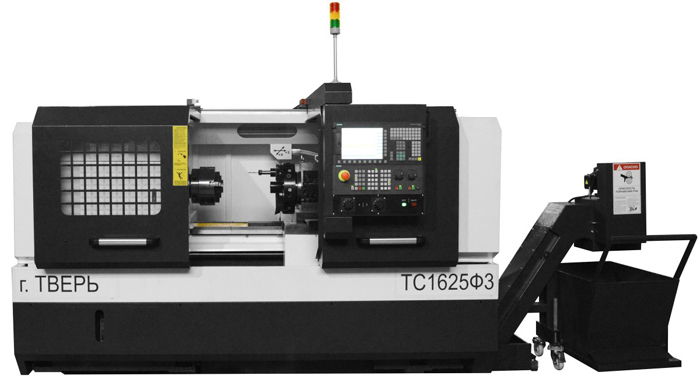

ТС1625Ф3 |
| Наибольший диаметр заготовки, мм |
580 |
| Макс. диаметр изделия типа диск, мм |
520 |
| Наибольший диаметр заготовки, обрабатываемый над суппортом, мм |
280 |
| РМЦ, мм |
1000, 1500 |
| Макс. вес заготовки, кг |
500 * |
| Оси |
| Максимальное перемещение по оси Х, мм |
290 |
| Макс перемещение по оси Z, мм |
1000, 1500 |
| Быстрые перемещения по оси Х, мм/мин |
8000 |
| Быстрые перемещения по оси Z, мм/мин |
12000 |
| Рабочая подача, мм/мин |
0.01~6000 |
| Диаметр ШВП/шаг ось Х, мм |
24/5 |
| Диаметр ШВП/шаг ось Z, мм |
40/6 |
| Тип мотора и мощность по оси X, кВт |
серво 1,9 |
| Тип мотора и мощность по оси Z, кВт |
серво 1,9 |
| Тип направляющих Х |
ласточкин хвост |
| Тип направляющих Z |
Призматические |
| Точность позиционирования по осям X/Z, мм |
±0,005 |
| Повторяемость позиционирования осей X/Z, мм |
±0,003 |
| Угол наклона станины, град |
0 |
| Ширина направляющих, мм |
440 |
| Шпиндельная бабка |
| Диаметр 3х кулачкового патрона, мм |
250 |
| Диапазон скоростей шпинделя, об/мин |
I 10-214; II 64-672; III 160-1650 |
| Диаметр отверстия шпинделя, мм |
77 |
| Максимальный диаметр прутка, мм |
75 (60 с полым гидропатроном) |
| Торец шпинделя |
D8 по ГОСТ 26651-85 |
| Конус отверстия шпинделя |
метрический 90 (1:20) |
| Внутренний диаметр подшипника шпинделя |
120 |
| Момент на шпинделе (до 30 минут), Нм |
2288 |
| Момент на шпинделе (продолжительно), Нм |
966 |
| Мощность э/д шпинделя (до 30 минут), кВт |
25 |
| Мощность э/д шпинделя (продолжительно), кВт |
10 |
| Тип э/д шпинделя |
серво |
| Резцедержка |
| Число инструментов, шт |
8 (12 опция) |
| Тип резцедержки |
э/мех |
| Размер хвостовика режущего инструмента, мм |
VDI40, (VDI30 опция) |
| Время смены инструмента – верт. револьверная головка, с |
— |
| Время смены инструмента – гориз. револьверная головка, с |
0,8 |
| Мощность э/д приводного инструмента, кВт |
— |
| Обороты приводного инструмента, об/мин |
— |
| Задняя бабка |
| Перемещение задней бабки, мм |
до патрона |
| Выдвижение пиноли задней бабки, мм |
150 |
| Диаметр пиноли, мм |
75 |
| Конус пиноли гидравлической задней бабки, № |
Морзе 5 |
| Конус пиноли механической задней бабки, № |
Морзе 5 |
| Прочее |
| Потребляемая мощность, кВА |
28.5 |
| Система ЧПУ |
Siemens 828D |
| Наличие транспортера стружки |
опция для РМЦ 1000 |
| Емкость бака СОЖ, л |
45 |
| Емкость гидростанции, л |
80 |
| Вес нетто, кг |
3200,3500 |
| Вес брутто, кг |
3380, 3680 |
| Габаритные размеры ДхШхВ, мм |
2775/3475х1585х1670 |
| Габаритные размеры упаковки ДхШхВ, мм |
зависит от заказа |
| Примечания |
* подробнее в документации |
