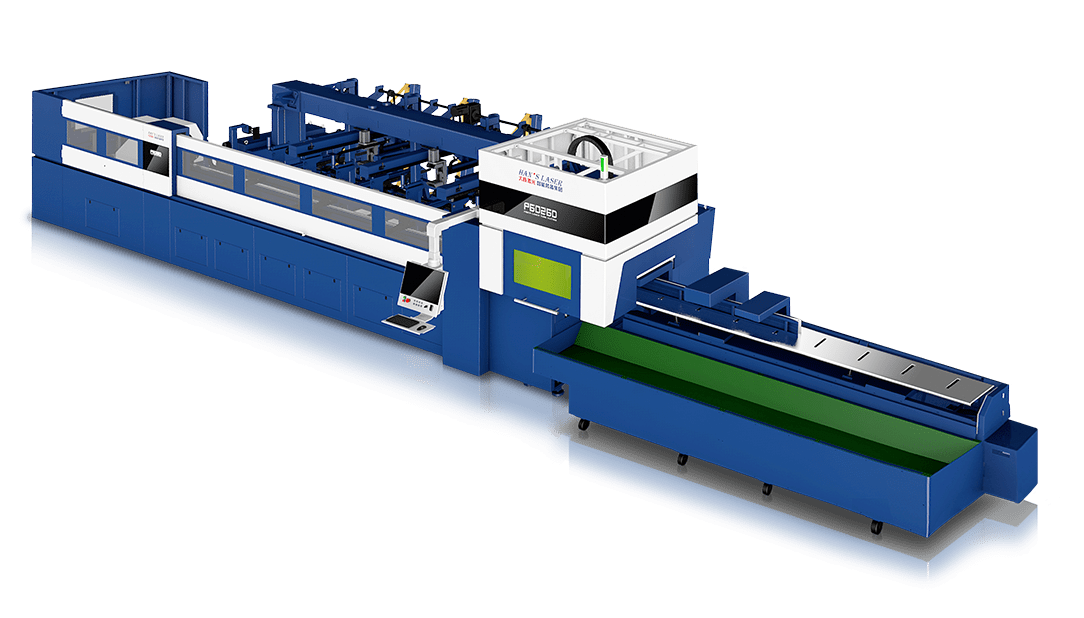

Оптоволоконный комплекс для чистого раскроя труб толщиной до 10 мм длиной от 6,2 до 10,75 м для крупносерийных и промышленных предприятий. Благодаря высокой точности обработки ±0.03 мм, скорости до 120 м/мин, автоматизации процессов и интеллектуальным ЧПУ станок занимает первое место в мире среди лазерных труборезов по мощности и производительности. Лазерный труборез прекрасно подходит для резки труб, швеллеров, балок, профилей в диапазоне φ 20-210 мм. Современная система сенсорных датчиков контролирует непрерывность процесса и полностью может обеспечивать автоматизированный круглосуточный режим.
Технические характеристики
Модель
P6018D
P8018D
P10018D
Мощность
1.0-4.0 кВт
1.0-4.0 кВт
1.0-4.0 кВт
Зона обработки
6200 мм × φ20-210 мм
8200 мм × φ20-210 мм
10200 мм × φ20-180 мм
Ход по оси Х, мм
6 750
8 750
10 750
Ход по оси Y, мм
200
200
200
Ход по оси Z, мм
160
160
160
Точность, мм/м
±0.03
(1 м)
±0.03
(1 м)
±0.03
(1 м)
Повторяемость, мм
±0.03
±0.03
±0.03
Макс. скорость, м/мин
120
120
120
Ск-ть вр. AB Axis об/мин
150
120
120
Число фаз / Напряжение питания В / Частота, Гц
3 / 380 / 50
3 / 380 / 50
3 / 380 / 50
Автоматическая загрузка,мм
3000-6200
4000-8200
4000-10200
Зона выгрузки, мм
0-4000
0-4000
0-4000
Зона загрузки, мм
3000 х 6200
4000 х 8200
5000 х 10200
“Деловой остаток”, мм
≥170
≥170
≥170
Вес одной трубы,
200 кг / ≤33 кг /1 м
200 кг / ≤25 кг /1 м
200 кг / ≤20 кг /1 м
Масса материала, кг
3000
3000
3000
Длина хвостовой части, мм
≥170
≥170
≥170
Макс. вес нагрузки 1 тр., кг
13000
15000
17000
Габариты станка, мм
13000 × 4500× 2800
15000 х 4500 х 2800
17000 х 4500 х 2800
Информация о производителе
Крупнейший производитель лазерного оборудования в мире HAN’S LASER основан в 1996 г. Открыты три технопарка с производственной площадью 639 900 м². В линейке более 200 моделей станков лазерной обработки: лазерные маркеры, лазерные сварочные аппараты, станки лазерной резки, субповерхностные лазерные граверы, лазерные индикаторы и т.д. Компания имеет 4300 патентов, а также обладает десятками авторских разработок. HAN’S LASER – одна из немногих мировых компаний, которая владеет технологией ультрафиолетовых лазеров, тем самым полностью подтверждая статус технологического лидера в лазерной индустрии. Компания HAN’S LASER является одним из трех членов правления LIA (Лазерный институт Америки) и главным его спонсором. Компания является единственным стратегическим партнером IPG (одним из лучших в мире научно-техническим предприятием в сфере производства лазерной и оптоволоконной техники) и по объему доходов опережает мировые лазерные компании, включая IPG Photonics Corp, Trumpf Laser Division и Coherent Inc. Представительства открыты в 45 странах мира. Эксклюзивный дилер в России компания WRS.
Производство и контроль станков HAN’S LASER осуществляет в 9 этапов. Первый этап осуществляется конструкторским бюро при помощи новейших САПР с применением системы инженерного анализа (САЕ), которая позволяет уже на этапе проектирования исключить все возможные нюансы в конструкции будущего оборудования. Система инженерного анализа включает: статический, частотный и тепловой анализ, анализ устойчивости и устойчивой прочности, вынужденных колебаний. На втором этапе происходит контроль качества металла для производства оборудования. Третий этап – раскрой всех элементов конструкции станка с помощью автоматизированной линии лазерного раскроя, сварочные работы на высокоточных станках. На четвертом этапе станина помещается в промышленную печь, оснащенную нагревательными тэнами, которая позволяет произвести термоотпуск металлоконструкции станины на 360°, что гарантирует снятие всех внутренних напряжений конструкции после операций. На пятом этапе осуществляется мехобработка станины на универсальных обрабатывающих центрах Mitsubishi. Производится одноэтапное непрерывное фрезерование всех базовых посадочных плоскостей, мехобработка отдельных элементов станка на 120 фрезерных центрах Mazak. Данный этап выполняется на автоматизированной линии, состоящей из прецизионных вертикальных фрезерных центров. На шестом этапе станина отправляется на вибрационную обработку. После проведения процедуры снятия внутренних напряжений станина и портал станка проходят промежуточный этап контроля качества. На седьмом и восьмом этапах производится установка линейных направляющих и зубчатых реек. В завершении на девятом этапе станок 10 дней тестируют на соответствие стандартам: режимы раскроя, скорости, точности, толщину материала, работу комплектующих. Только после прохождения всех этапов станок поставляется заказчику.
