ALU G3015 HAN’S LASER

Автоматизированная система линейной подачи и адресного хранения материалов

Артикул: 4338 Категория: Метка:

Описание

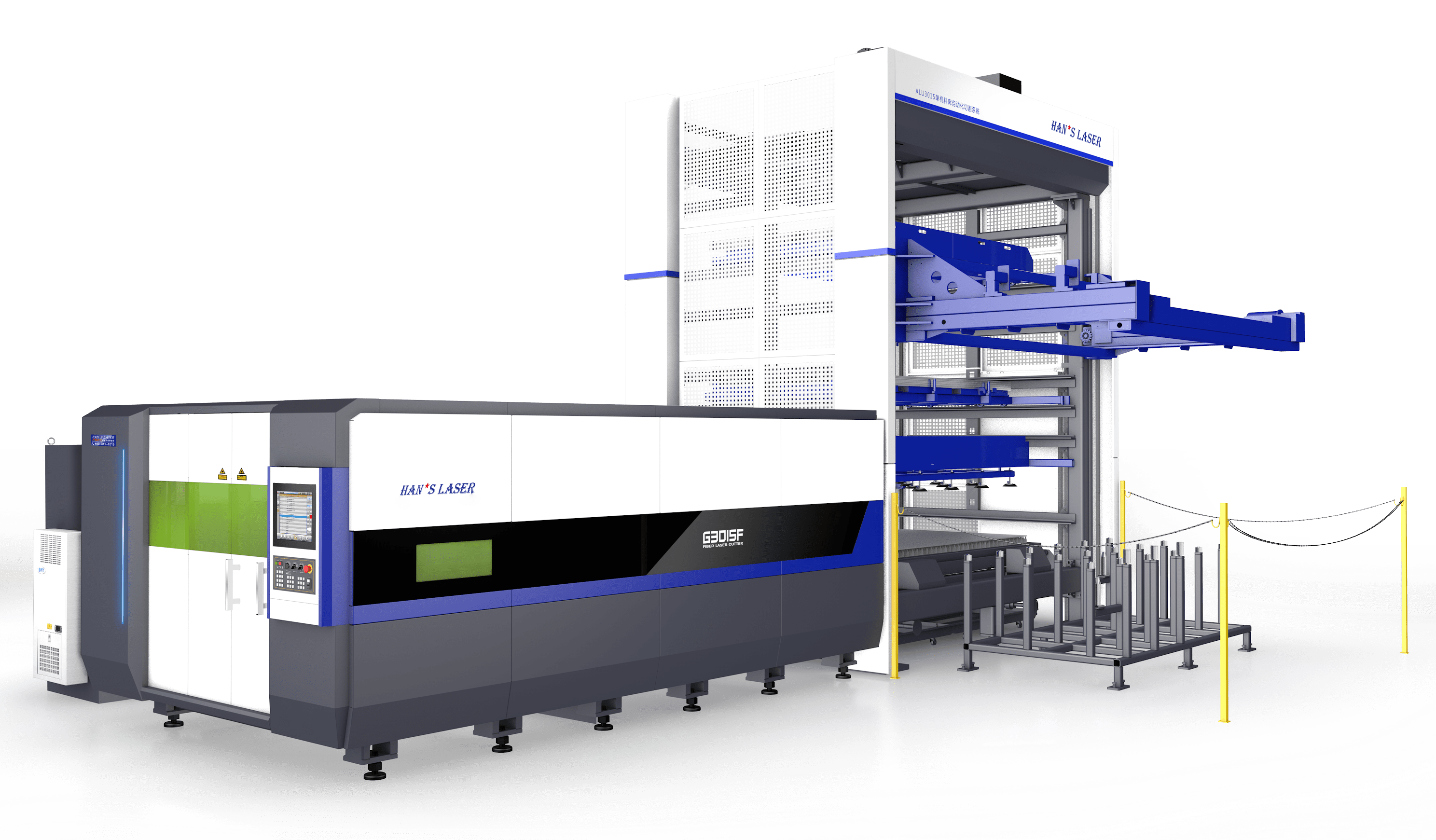

ALU G3015 – автоматизированная система линейной подачи и адресного хранения материалов. Предлагает быструю загрузку с минимальным участием персонала и высокий уровень производительности одного станка лазерного раскроя: универсальный блок загрузки и выгрузки с небольшой площадью представляет собой идеальный компонент автоматизации станка для двухмерной лазерной резки. Основным элементом является рама с вакуумными присосками. На ней имеются как несущие присоски для транспортировки листовых заготовок, так и вилочные погрузчики для перемещения разрезанных листов. При необходимости можно добавить роботизированную функцию сортировки готовых деталей от отходов и укладки на специальный лоток. Данное динамичное и вариативное решение разработано с целью исключения производственных простоев и снижения себестоимости продукции.

Технические характеристики

параметр По желанию
Слои 10 Материальная платформа
Вес нагрузки на слой 3T 5T для материальной платформы
Скорость загрузки склада / Вертикальная ≥5m / мин
Скорость загрузки склада / Горизонтальная ≥15m / мин 20 м / мин для материальной платформы
Вес материала на столе
Макс. нагрузка на 1 паллету
≥3T
Рабочая скорость сортировочного стола 20 м / мин
Перемещение паллеты по горизонтали 50m / мин 30 м / мин для портального типа
Перемещение паллеты по вертикали ≥5m / мин
Максимум. толщина для вывески 6мм 20мм для портального типа
Система контроля: SIEMENS

Информация о производителе

Крупнейший производитель лазерного оборудования в мире HAN’S LASER основан в 1996 г. Открыты три технопарка  с производственной площадью 639 900 м².   В линейке более 200 моделей станков лазерной обработки: лазерные маркеры, лазерные сварочные аппараты, станки лазерной резки, субповерхностные лазерные граверы, лазерные индикаторы и т.д. Компания имеет 4300 патентов, а также обладает десятками авторских разработок. HAN’S LASER – одна из немногих мировых компаний, которая владеет технологией ультрафиолетовых лазеров, тем самым полностью подтверждая статус технологического лидера в лазерной индустрии.  Компания HAN’S LASER является одним из трех членов правления LIA (Лазерный институт Америки) и главным его спонсором. Компания является единственным стратегическим партнером IPG (одним из лучших в мире научно-техническим предприятием в сфере производства лазерной и оптоволоконной техники) и по объему доходов опережает мировые лазерные компании, включая IPG Photonics Corp, Trumpf Laser Division и Coherent Inc. Представительства открыты в 45 странах мира. Эксклюзивный дилер в России компания WRS.

Производство и контроль станков HAN’S LASER осуществляет в 9 этапов. Первый этап осуществляется конструкторским бюро при помощи новейших САПР с применением системы инженерного анализа (САЕ), которая позволяет уже на этапе проектирования исключить все возможные нюансы в конструкции будущего оборудования. Система инженерного анализа включает: статический, частотный и тепловой анализ, анализ устойчивости и устойчивой прочности, вынужденных колебаний. На втором этапе происходит контроль качества металла для производства оборудования. Третий этап – раскрой всех элементов конструкции станка с помощью автоматизированной линии лазерного раскроя, сварочные работы на высокоточных станках. На четвертом этапе станина помещается в промышленную печь, оснащенную нагревательными тэнами, которая позволяет произвести термоотпуск металлоконструкции станины на 360°, что гарантирует снятие всех внутренних напряжений конструкции после операций. На пятом этапе осуществляется мехобработка станины на универсальных обрабатывающих центрах Mitsubishi. Производится одноэтапное непрерывное фрезерование всех базовых посадочных плоскостей, мехобработка отдельных элементов станка на 120 фрезерных центрах Mazak. Данный этап выполняется на автоматизированной линии, состоящей из прецизионных вертикальных фрезерных центров. На шестом этапе станина отправляется на вибрационную обработку. После проведения процедуры снятия внутренних напряжений станина и портал станка проходят промежуточный этап контроля качества. На седьмом и восьмом этапах производится установка линейных направляющих и зубчатых реек. В завершении на девятом этапе станок 10 дней тестируют на соответствие стандартам: режимы раскроя, скорости, точности, толщину материала, работу комплектующих. Только после прохождения всех этапов станок поставляется заказчику.
