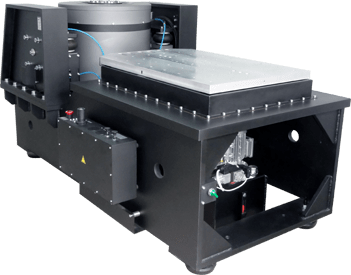

Вибростенд ВС103К

Вибростенд ВС103К

Вынуждающая сила – 10000Н
Частотный диапазон от 5 до 3000Гц
Макс. масса статической нагрузки – 150кг

Добавить в список желаний
Артикул: 4532 Категория: Метка:

Описание

Вибростенды, выпускаемые ООО НПП «Вибротрон», имеют особенности:
– эффективная система защиты вибростенда и усилителя мощности обеспечивает контроль:
– сверхперемещения;
– разрежения создаваемого вентиляционной установкой непосредственно в корпусе вибростенда;
– давления воздуха в системах виброизоляции и пневморазгрузки;
– отклонения сетевого напряжения от номинального более допустимого;
– отклонения напряжения фаз сетевого напряжения более допустимого;
– отклонения тока подмагничивания от номинального более допустимого;
– превышения тока подвижной катушки более номинального;
– высокоэффективный ключевой усилитель мощности с модулями мощности (4 или 8 кВА) и контроллером управления отечественной разработки, встроенная система питания подмагничивания;
– минимальное магнитное поле рассеяния над столом вибростенда;
– воздушная система охлаждения;
– «интеллектуальная» система управления вентиляционной установкой исключает перегрев корпуса вибростенда после выключения;
– светодиодный индикатор положения стола вибростенда;
– комбинированный электронно-пневматический автоматический контроль положения подвижной системы вибростенда независимо от массы нагрузки;
– эффективная система виброизоляции вибростенда в рабочем диапазоне частот устраняет необходимость использования специального сейсмического фундамента в большинстве случаев применения.

Технические характеристики

Номинальная вынуждающая сила, Н

  • синусоидальная вибрация, амплитуда
  • случайная вибрация, CКЗ[1]
  • «классический» удар, амплитуда импульса[2]
  • 10000
  • 10000
  • 20000
Номинальное ускорение, амплитуда, м/с2 (g) 835 (85)
Номинальная скорость, м/с 1,7
Номинальный диапазон частот, Гц[3] от 5 до 3000
Частота основного резонанса, Гц 2500
Частота резонанса виброизоляции вибростенда, Гц 3,0…4,5
Приведенная масса подвижной системы, кг 12
Диаметр стола, мм[4] 200
Максимальная масса статической нагрузки, кг 150
Номинальное перемещение, амплитуда, мм[5] ±12,5
Параметры сети питания 380/220В 50Гц
  1. воспроизводимая спектральная плотность мощности виброускорения соответствует требованиям ISO 5344:2004 (E).
  2. полусинусоидальный импульс длительностью 6 мс.
  3. обеспечен системой управления по возможности воспроизведения номинальных диапазонов виброперемещения, виброскорости и виброускорения.
  4. диаметр стола вибростенда и расположение крепежных отверстий могут быть изменены по требованию Заказчика.
  5. величина номинального перемещения может быть измененина по требованию Заказчика в пределах ±25мм.

Режимы испытаний

Синусоидальная вибрация

Частотный диапазон от 5 до 3000Гц по ГОСТ 28203 (МЭК 60068-2-6).

Широкополосная случайная вибрация

С заданием уровней спектральной плотности мощности виброускорения в различных частях спектра по ГОСТ Р 51502 (МЭК 60068-2-64).

Виброудар

Имитация стрелково–пушечного воздействия (СПВ), «стрельба очередями».

«Классический» удар

В соотвтетствии с ГОСТ Р 51371: полусинусоида, треугольник, трапеция, сейсмический удар при проведении испытаний на ударную прочность и ударную устойчивость, в том числе при транспортировании.

Информация о производителе

ООО НПП «Вибротрон» специализируется на разработке и выпуске серийного и заказного виброиспытательного оборудования, проектировании и создании вибростендов для специализированных задач. Производит ремонт и модернизацию виброиспытательного оборудования всех известных  производителей, изготавливает расширители и принадлежности для проведения виброиспытаний, оказывает бесплатную помощь и консультацию по выбору и эксплуатации испытательного оборудования.



Перечень предлагаемой продукции:

  • электродинамические вибростенды;
  • механические вибростенды;
  • усилителе мощности;
  • системы управления.



Технические параметры виброустановок Вибротрон ВС и Вибротрон МВ полностью соответствуют требованиям российских и международных стандартов ГОСТ, ГОСТ РВ, ISO, (ГОСТ 25051.3, ГОСТ 25051.4, ISO 5344:2004 (E), и др.).

Характеристики параметров вибрации, как правило, превышают аналогичные  для зарубежных систем.

Электродинамические виброиспытательные установки серии Вибротрон® имеют сертификат соответствия № РОСС RU.0001.11АГ35, ЕАЭС № RU Д-RU.А301.В.08193

Электромеханические виброустановки имеют сертификат соответствия РОСС RU.0001.11АГ35,  ТС № RU Д-RU.А301.В.03765

Контакты производителя

385000, Адыгея, г. Майкоп, а/я 50

тел.: +7 (8772) 56-82-45, 56-82-45

e-mail: contact@vibrotron.ru

www.vibrotron.ru
