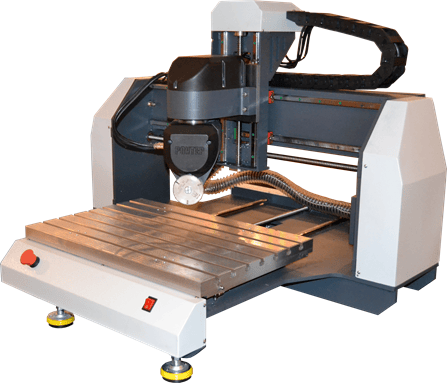

Роутер 6040СП Серво

Описание

Пильно- шлифовальный-фрезерный четырехосевой ЧПУ станок производства ООО СК «Роутер» предназначен для шлифования (внутреннее/наружнее) и раскроя пильным диском материалов твердостью до 61 HRC. Оснащен промышленным шпиндель-сервомотором производства СК «Роутер», мощностью 400 w, ER 20, 16/150 Hz, 1,8 Nm, прецизионная ось (С) на базе специального механизма вращения с приводом ЧПУ и программной фиксацией в любой позиции положения оси по (С) с вращением вокруг оси (Z) в диапазоне от -180º до +180º, жесткой стальной станиной толщиной до 20,0 мм, по оси Y привод на рабочий стол. Станок предназначен для производств, где требуется жесткость и виброустойчивость оборудования при выполнении сложной и высокоточной обработки шлифованием (внутреннее/наружнее) и раскроя пильным диском прочных материалов.

Технические характеристики

Рабочий ход осей X/Y/Z (мм) 600/400/230

Рабочий стол X/Y/Z (мм) Ст3 – Д16Т/ 600/400/55

Нагрузка на стол (макс.) 100 кг

Диаметр/вес инструмента до 13,0 мм/ 1,2 кг

Просвет пильный диск/стол 200 мм

Осевое усилие X/Y/Z (кгс) ном: 186,0 / макс: 296,0

Материалы фрезерования до 61 HRC

Скорость перемещения 100 мм/сек.

Точность перемещения 0,002 мм (2,0 мкм)

Точность повторяемости 0,015 мм (15,0мкм)

Мощность серво-шпинделя 400 Вт/3,3 Нм

Мин./Максимальные обороты 100 / 9,000 об/мин.

Направляющие X/Y/Z HGR15R Hiwin

Привод X/Y/Z FSI1605 Hiwin

Напряжение 220 В, 50 Гц

Двигатели привода X/Y/Z/С Серводвигатель 400 Вт

Драйвер X/Y/Z/С Сервоусилитель 400 Вт

Язык управления G-code, М-code (ISO)

Система управления LinuxCNC

Вес нетто 375 кг

Информация о производителе

Станкостроительная компания «Роутер» – российский завод по производству фрезерно-гравировальных станков с ЧПУ по металлу, дереву, пластику, камню и другим разнообразным материалам.
